Оребренные трубы – основной конструктивный элемент аппарата воздушного охлаждения (АВО), определяющий эффективность его работы, металлоемкость и стоимость.) – внести текст на главной стр. рядом с фото.
Поперечно-винтовое накатывание рёбер на алюминиевой трубе, напрессованной на гладкую стальную или латунную несущую трубу, с образованием биметаллической оребрённой трубы применяется при материальных исполнениях теплообменной секции Б1, Б2.1, Б3, Б3.1, Б4, Б4.1 (ГОСТ Р 51364-99) и температуры охлаждаемой среды до 300°С, при материальных исполнениях теплообменной секции Б5, Б5.1 и температуры охлаждаемой среды до 250°С.
Труба оребренная представляет собой сложную конструкцию, каждый элемент которой выполняет особую функцию: внутренняя трубка служит несущим элементом, устойчивым к воздействию избыточного давления и воздействию коррозии, а внешние алюминиевые рёбра, в следствие развитой поверхности, обеспечивают хорошую теплопередачу от продукта к окружающему воздуху. Теплообменные свойства данных труб подтверждены многократными исследованиями и испытаниями, а также многолетним опытом применения при изготовлении АВО.
Ребро накатных труб достаточно жесткое и позволяет обеспечить отличный тепловой контакт между ребром и несущей трубой при температурных расширениях. Профиль ребра не одинаков по своему сечению и рассчитан таким образом, чтобы теплопередача осуществлялась по всей высоте ребра.
|

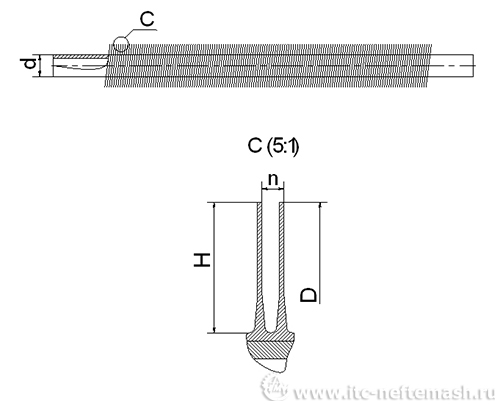

Коэффициент оребрения |
d, мм |
D, мм |
n, мм |
H, мм |
|
9 |
|
49 |
3,5 |
10,5 |
|
22 |
|
2,3 |
| |
|
20 |
2,5 | |||
|
14,6 |
56 |
3,0 |
14 | |
|
19,2 |
|
60 |
2,5 |
15 |
|
16,8 |
57 |
2,5 |
13,5 | |
|
7,8 |
38 |
62 |
3,5 |
10 |
Изменяя параметры инструмента: шаг между рёбрами и высоту ребра (n, Н ) возможно выполнение других коэффициентов оребрения на несущей трубе с диаметром от 20 мм до 38 мм в зависимости от конкретно заданных условий работы аппарата воздушного охлаждения, полученных при тепловом расчёте.
При температуре охлаждаемой среды до 350°С имеется возможность поставки трубы оребрённой с методом навивки алюминиевой ленты с последующей завальцовкой её в винтовую канавку на поверхности несущей трубы (способ не применяется в аппаратах исполнения Т1); при температуре охлаждаемой среды до 400°С возможна поставка спирально-оребрённой трубы с методом прикорневой приварки стальной ленты сплошным швом к несущей трубе.
